Як з'єднуються поліетиленові труби?
Поліетиленові труби можно з'єднати за допомогою 3-х способів:
1) Компресійною (зажимною) муфтою, перевежно діаметри від 20мм до 110мм;
2) Терморезисторною (електро) муфтою, будь-які діаметри;
3) Зварюванням (паянням) в стик, будь-які діаметри, але переважно від 110мм і вище.
________________________________________________________________________________________
Як з'єднати поліетиленові труби з металевими трубами?
Поліетиленові труби можно з'єднати з металевими трубами за допомогою таких способів:
1) На поліетиленовій трубі Компресійною (зажимною) муфтою з внутрішньою або зовнішньою різбою та відповідною різьбою на металевій трубі;
2) Буртовою поліетиленовою втулкою з надітим на неї фланцем та стальним фланцем привереним до металевої труби, що стягуються за допомогою болтів або шпильок;
3) За допомогою переходу ПЕ/Сталь;
4) Компресійною муфтою с фланцем та привареним фланцем на сталевій трубі.
|
|
|
(із захистом від корозії) |
|
|
|
|
(буртова втулка + фланець) |
|
|
|
|
ТРУБА СТАЛЬНА
(зовнішня різьба) |
|
|
ПЕРЕХІД
(поліетилен/сталь) |
|
| |
|
|
|
|

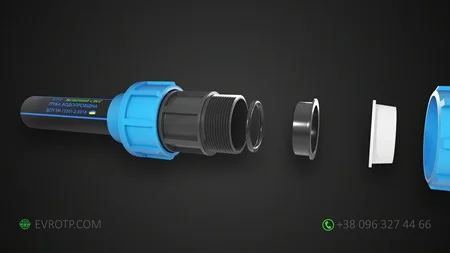

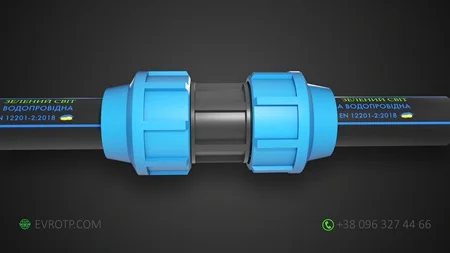

Як з'єднати поліетиленові труби між собою за допомогою компресійної, затискної, зажимної, з'єднувальної муфти?
Дуже швидко можно з'єднати поліетиленові труби за допомогою компресійних фітингів. Малі діаметри труб, такі як 20,25,32,40 - можливо муфти затягнути руками або ключом монтажним, для діаметрів по-більше 50,63,75,90,110 знадобиться монтажний механічний ключ, краще рекомендуємо взяти Вам два ключа: одним ви будете фіксувати фітинг, щоб він не прокручавався, а іншим затягувати. Ці ключі універсальні і підходять для декількох діаметрів труб одночасно, і діляться на два типи, для малих-середніх діаметрів 20мм-63мм, та середньо-великих діаметрів 63мм-110мм.

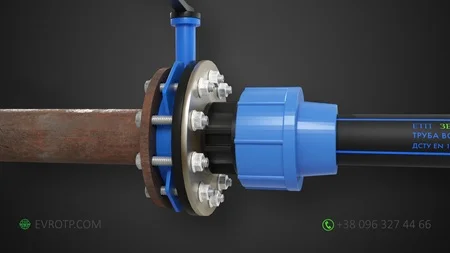

З'єднати поліетиленову трубу з металевою трубою за допомогою фланцевої муфти (фланець і муфта йдуть в комплекці, як одне ціле) та фланця привареного до чавунної, стальної труби.

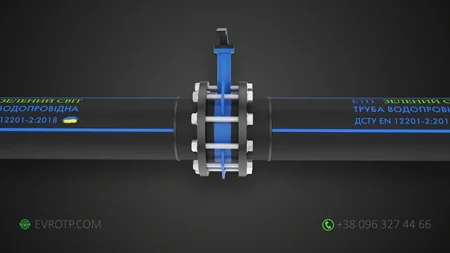

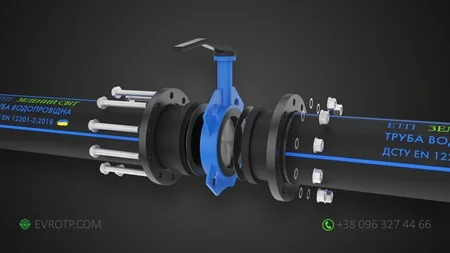

Дуже зручно з'єднувати поліетиленові труби з металевими з допомогою фланцевих муфта. Муфта й фланцеь ідуть як один цілий виріб з заводу. Для її установки не потрібно рідкісного професійного обладнання. Достатньо закрутити пластикову гайку на трубі та за допомогою болтів через фланці зробити скрутку пе труби з металевою. Доречі, такий спосіб з'єднання може бути розбірним і також є можливість установки крану або засувки. |
|
|
|

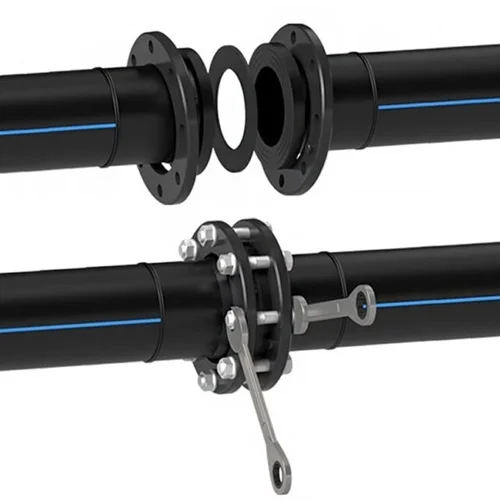

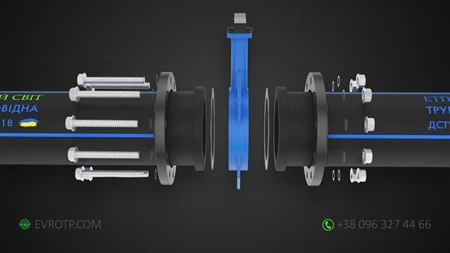

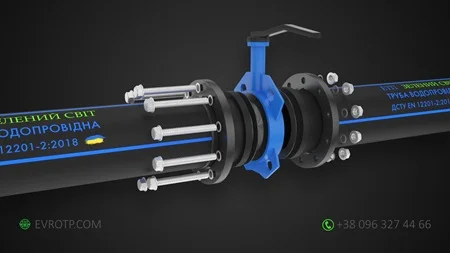

Монтаж збірного та розбірного водопроводу за допомогою буртів та фланців.
З'єднуючи поліетиленові труби за допомогою буртів та фланців виникає можливість зробити розбірний-збірний трубопровід для багаторазового використання на різних об'єктах. Достатньо розкрутити болти, зібрати труби і перевезти їх, а потім знову зібрати трубо провід закручуючи болти без додакових пайок. |
|
|
|
|
|

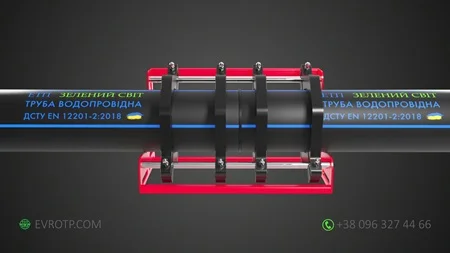

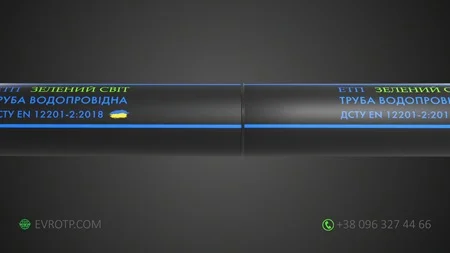

Монтаж поліетиленових труб методом зварювання або пайки в стик, без додаткових муфт, буртів та фланців.
Найдешевший, найпопулярніший та найшвидший метод з'єднання поліетиленових труб від 125мм діаметра і вище, який не втрачає якість. Для цього метода не потрібні додаткові фітинги, труба нагрівається зварювальним аппаратом і з'єднується між собою. |
|
|
|
| |
| |
| |
| |
| |
________________________________________________________________________________________
Які потрібні інструменти та обладнання для монтажу та інсталяціїї поліетиленових труб?
1) Монтажні ключі - для Компресійних (зажимних) фітингів;

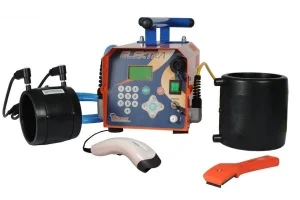

2) Апарат для зварювання Терморезисторними (електро) фітингами;
3) Апарати для стикового зварювання (паяння).
|
КЛЮЧІ
(копресійні, зажимні) |
|
|

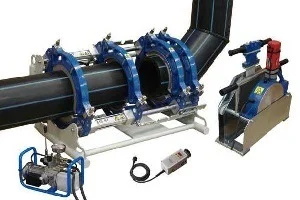

АПАРАТ
(стикове зварювання або паяння) |
|
|
АПАРАТ
(електро або терморезисторне зварювання) |
|
________________________________________________________________________________________

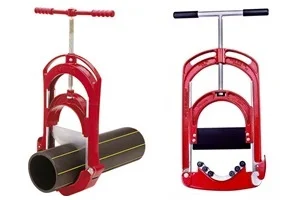

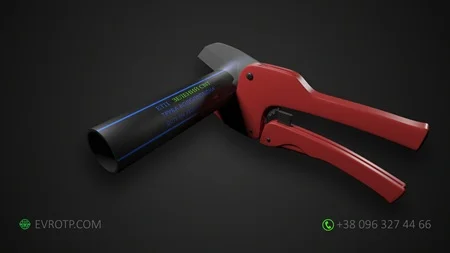

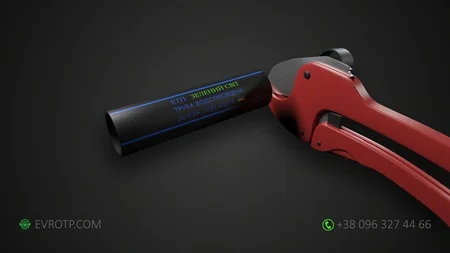

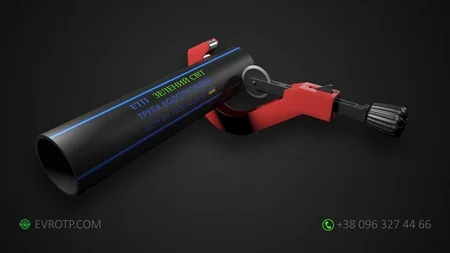

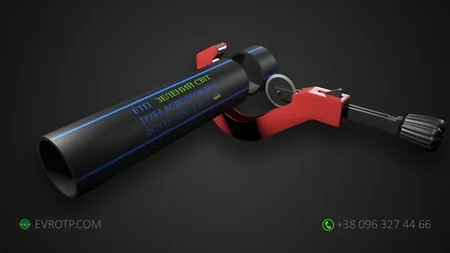

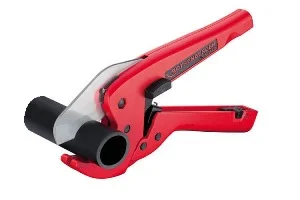

Як і чим розрізати поліетиленові труби?
